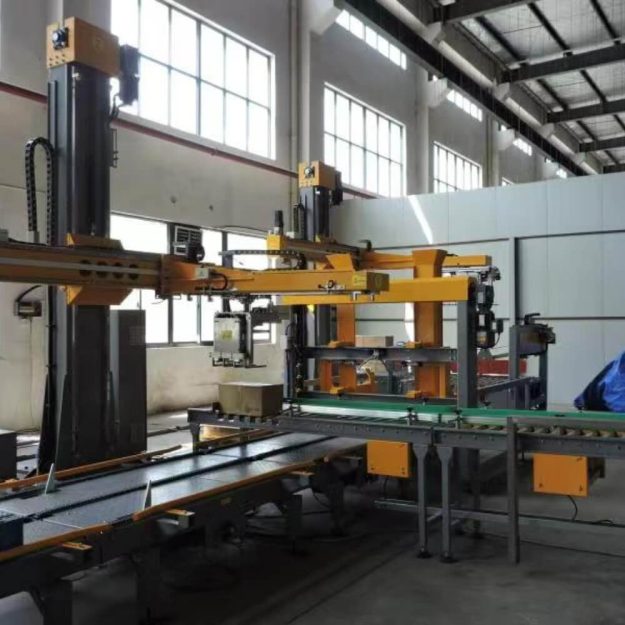

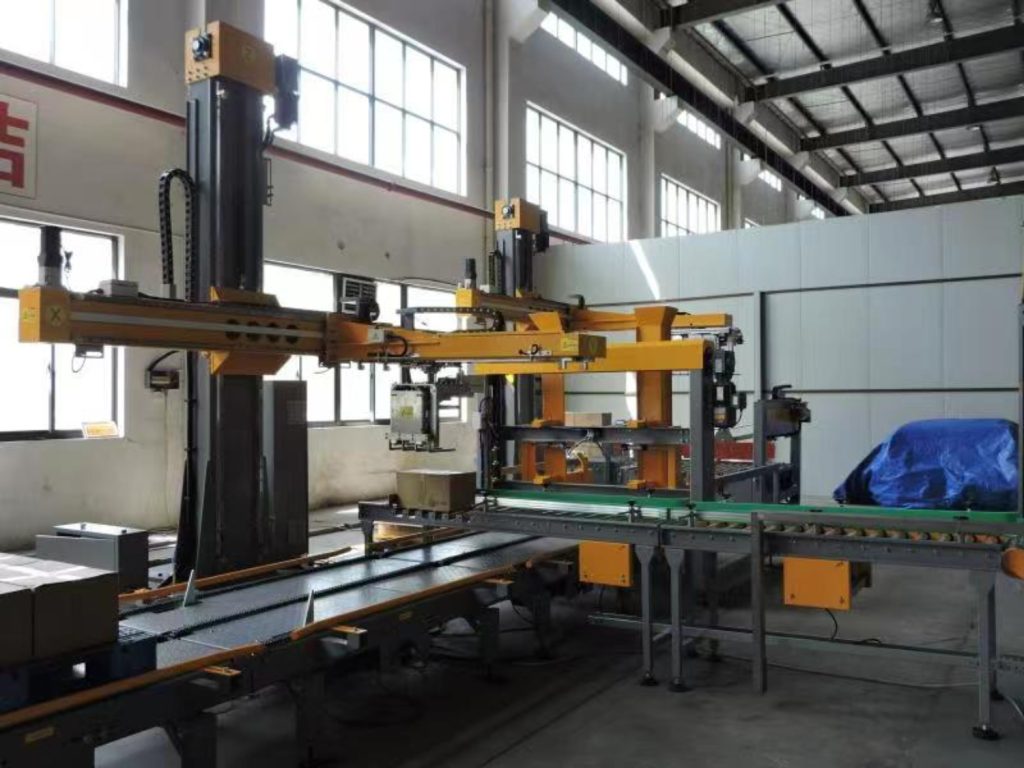

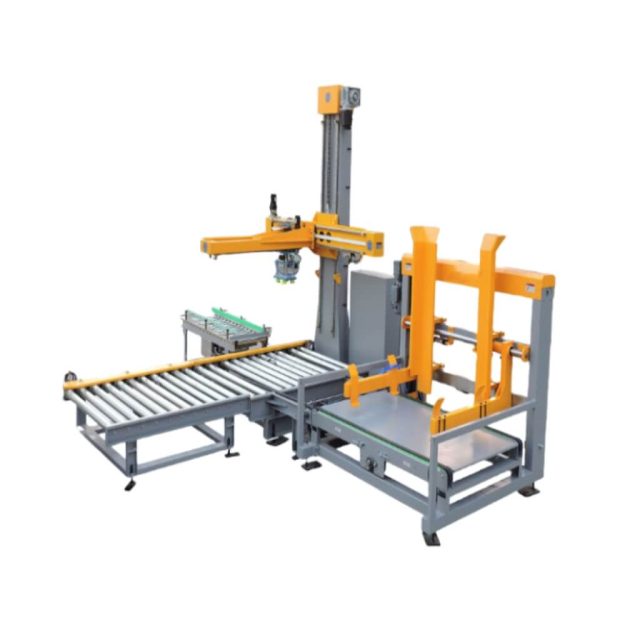

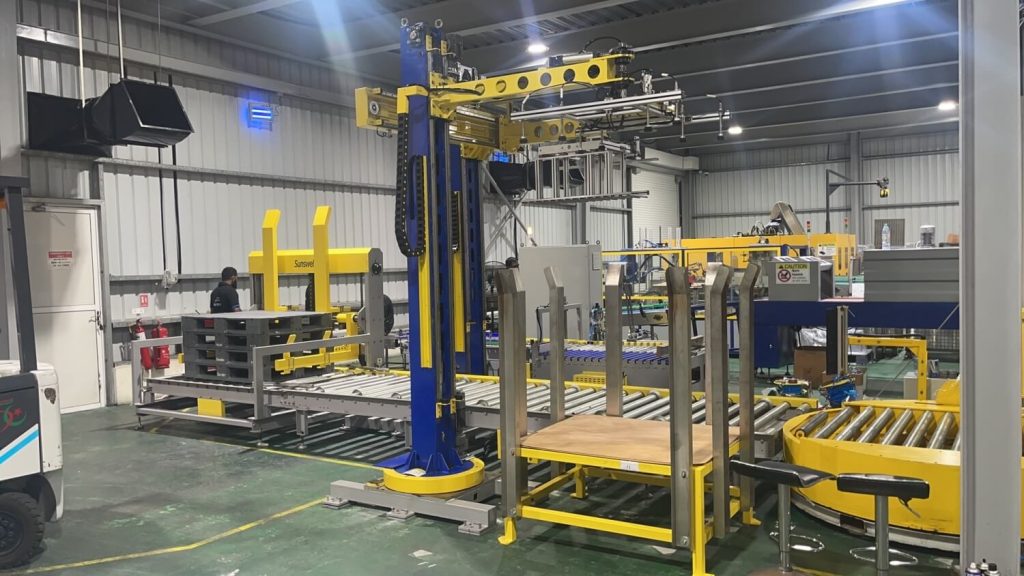

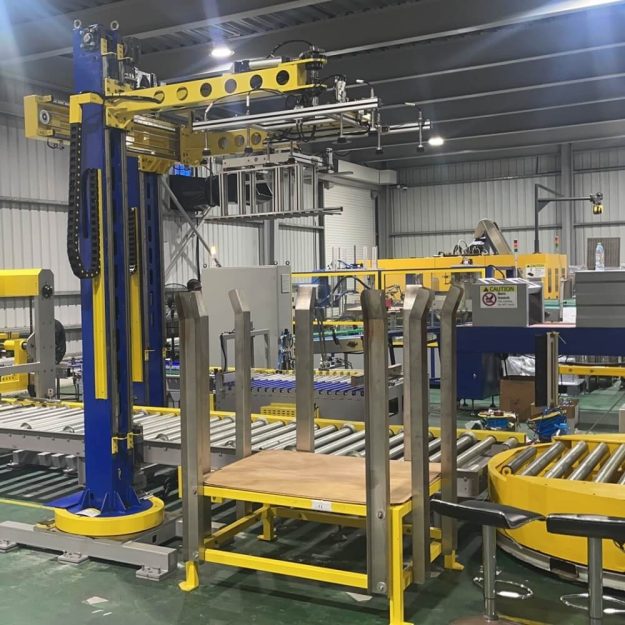

Paletizador servoautomático para cajas de cartón y bolsas
El servopaletizador se utiliza para apilar cajas de cartón o productos envueltos en film sobre palés en una disposición determinada y, a continuación, apilarlos automáticamente. Puede apilar múltiples capas y luego empujarlas para que las carretillas elevadoras las transporten al almacén para su almacenamiento. Este equipo utiliza control PLC + pantalla táctil para lograr una operación y gestión inteligente, que es simple y fácil de dominar. Puede reducir en gran medida el número de trabajadores y reducir la intensidad de la mano de obra. Puede cambiar entre diferentes productos y tipos de paletas sin añadir piezas de cambio, y es adecuado para paletizar paquetes de película, cartones, cajas de rotación y otros productos.
Especificaciones
| Velocidad de paletización | 15-40 paquetes/minuto (la velocidad de paletización depende del tamaño del palé y del tipo de paletización) |
| Tamaño máximo de paleta aplicable | 1200*1200 mm (o personalizado según los requisitos del cliente) |
| Fuente de alimentación aplicable | trifásico de cinco hilos 380V/50HZ |
| Consumo de energía | 9,5 kW/hora |
| Tamaño del equipo | 5800*5500*3300 mm (largo*ancho*alto) |
Vídeo
Descripción

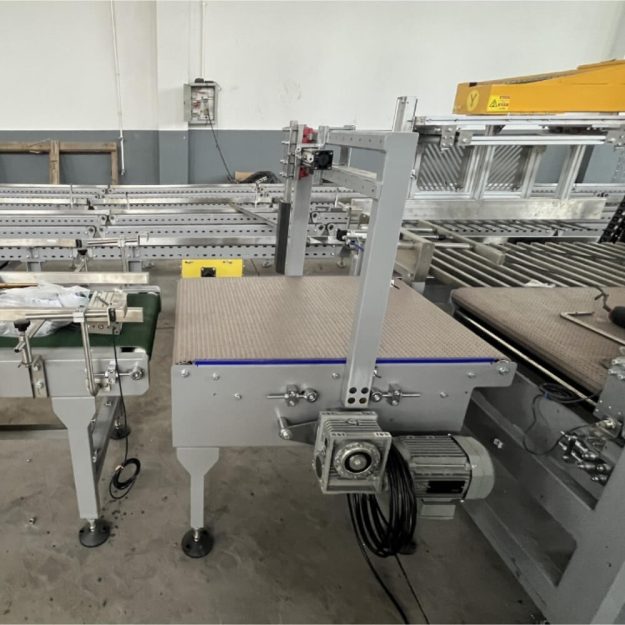

Dispositivo de entrada y clasificación de envases de película
1. Los paquetes de film entregados por la máquina de envasado en film se dividen en partes iguales de acuerdo con el mismo espaciado a través del transportador de rodillos y el separador de cinta de aceleración, y los productos se separan mediante la línea de cinta de aceleración para prepararlos previamente para el volteo y la agrupación;
2. Los paquetes de film se giran o no mediante el programa PLC preestablecido;
3. Los productos se transportan a la plataforma de alineación a través del transportador de rodillos para realizar la alineación y agrupación automáticas de los productos;
4. La plataforma de transporte de film empuja la primera fila de paquetes de film alineados hacia la capa de partición de apilado con un cilindro, y los empuja hacia delante y hacia atrás según el diseño del tipo de apilado para formar una capa entera de apilado.
Dispositivo de elevación y apilamiento
Cuando los paquetes de film se disponen en la plataforma de alineación para formar una capa, son empujados hacia la plataforma elevadora por el mecanismo de transferencia de cilindros. El elevador eleva la paleta hacia delante hasta la parte superior de la posición de apilado y la coloca firmemente sobre la paleta (o la capa de clasificación anterior) para formar el apilado automático. El dispositivo de apilamiento se basa en motores de frecuencia variable y cadenas para completar sus movimientos de elevación, descenso y avance (hacia atrás).

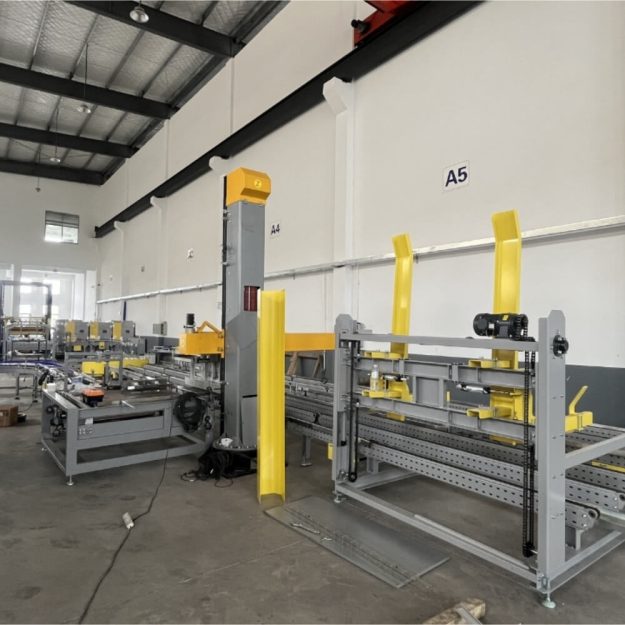

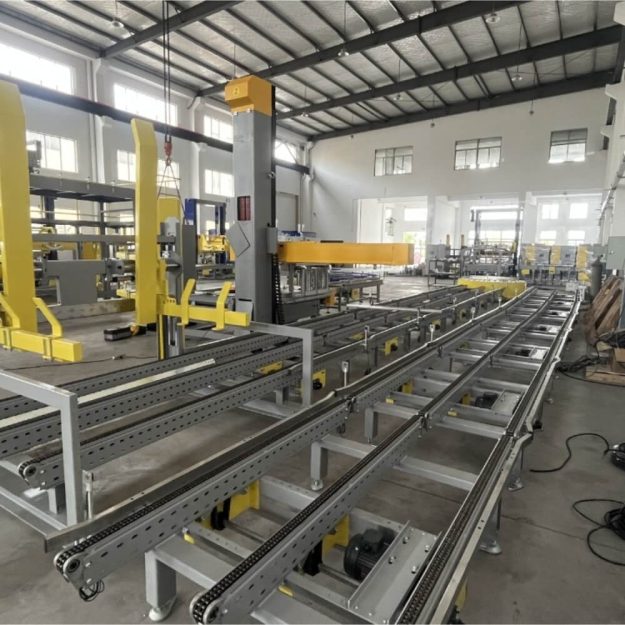

Apilador de palés y dispositivo automático de suministro
1. Dispositivo de suministro de palés: El almacén de palés puede apilar de 10 a 12 palés vacíos y suministrar palés al dispositivo de paletización regularmente de acuerdo con los requisitos del programa. Funciona con un motor independiente.
2. Dispositivo de salida de palés: Cuando un palet alcanza el número de capas de apilado, se emite una señal para empujar el palet sólido fuera de la parte de apilado. El palé sólido se envía a la posición designada a través de la cinta transportadora de eliminación.
Material de equipamiento:
Bastidor: SS41 (pintura en aerosol de acero A3)
Eje: Acero para rodamientos S45C
Rodillo: Rodillo con cojinete doble (galvanizado)
Capó: SS41 (pintura en aerosol de acero A3)
Placa guía: SS41 (pintura en aerosol de acero A3)
Características del equipamiento:
La operación de pantalla táctil se utiliza para realizar el diálogo hombre-máquina, que puede mostrar la velocidad de producción, la causa y localización de fallos, y tiene un alto grado de automatización. El programa programable PLC se puede utilizar para programar las capas de clasificación y apilamiento de cajas de cartón, el suministro y la descarga de palets.
Se utilizan los componentes y cilindros neumáticos producidos por Taiwán Yadek, con una calidad y un rendimiento fiables.
La puerta de seguridad y la cubierta están equipadas con dispositivos de detección eléctrica. Cuando se abre la puerta de la cubierta, la máquina deja de funcionar para proteger al personal.
El método de apilamiento es cómodo y sencillo de ajustar, y puede realizarse en la pantalla táctil.
El sistema de suministro de cartón está controlado por un motor de frenado para garantizar que el paquete de film se suministra en una posición preestablecida.
El almacén de palés tiene una gran capacidad y puede alojar de 10 a 12 palés vacíos, lo que permite realizar el suministro automático de palés.
Se pueden completar varios métodos de apilamiento sin sustituir las piezas de apilamiento.
La puerta de seguridad tiene una función de detección automática. Cuando se abre la puerta de seguridad, el equipo detiene automáticamente el apilamiento, lo que puede garantizar eficazmente la seguridad del operador. Cuando se cierra la puerta de seguridad, el equipo se reinicia automáticamente y continúa apilando.
Flujo de trabajo:
Entrada de productos - clasificación de productos - apilado automático - apilado de productos - desapilado automático
Características de la máquina:
Esta máquina es un paletizador de baja posición tipo pórtico, que utiliza la operación de pantalla táctil para realizar el diálogo hombre-máquina, puede mostrar la velocidad de producción, la causa y localización de fallos, y tiene un alto grado de automatización. El programa programable PLC se puede utilizar para programar y controlar las capas de clasificación y apilamiento de cajas de cartón, suministro y descarga de palets. El método de apilamiento se puede ajustar en la pantalla táctil, y la operación es simple y conveniente.
Tipos de productos aplicables: cajas de cartón, envases de película, bidones de aceite y otros productos con superficies relativamente planas.
