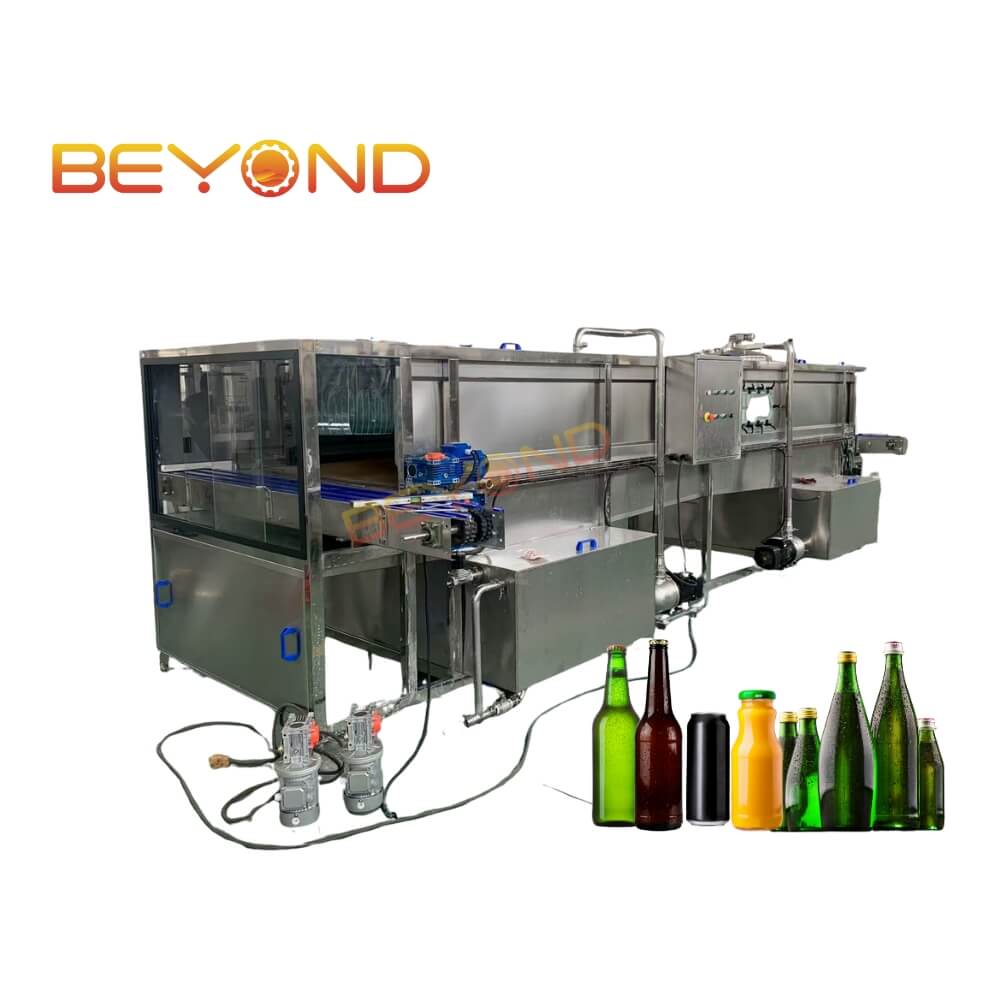

Cómo enfriar eficazmente botellas de plástico de 1L en una línea compacta de producción de bebidas

El enfriamiento eficaz de las bebidas es un paso crucial en las modernas líneas de embotellado y producción de bebidas. Mantener la calidad del producto, garantizar la seguridad alimentaria y cumplir los objetivos de producción dependen de un sistema de refrigeración eficaz. Recientemente, un cliente tailandés se enfrentó al reto de enfriar botellas de plástico de 1 litro de 75 °C a 65 °C en una línea de producción de alta velocidad con una capacidad de 7.000 botellas por hora. El túnel disponible para la refrigeración medía 5,8 metros de largo, 2,2 metros de ancho y 1,7 metros de alto, y el espacio de las instalaciones de producción estaba limitado a sólo 6 por 4 metros. Además, el cliente quería utilizar agua para la refrigeración por pulverización sin añadir anticongelantes, ya que el producto era una bebida consumible. Este blog resumirá las consideraciones, los retos y las soluciones para lograr este objetivo, incluido el contexto normativo de los refrigerantes en Tailandia.

Comprender el reto de la refrigeración

El primer paso para evaluar el proceso de enfriamiento es calcular el calor que hay que eliminar de la bebida. Cada botella de plástico de 1 litro contiene aproximadamente 1 kilogramo de líquido, suponiendo que la capacidad calorífica específica del líquido es similar a la del agua, aproximadamente 4,18 kJ/kg-°C. Para enfriar el líquido de 75°C a 65°C, se puede calcular el calor necesario mediante la fórmula:

Q=m⋅c⋅ΔT

Dónde:

• m es el caudal másico (kg/s)
• c es el calor específico (kJ/kg°C)𝑇
• ΔT es el cambio de temperatura (°C)

Masa líquida por botella: 1 L ≈ 1 kg

Temperatura inicial del líquido: 75°C → Temperatura objetivo: 65°C

Capacidad de producción: 7.000 botellas/hora

Capacidad calorífica específica del agua: 𝑐 c = 4,18 kJ/kg\cdotp°C

Conversión de tiempo: 7.000 botellas/hora → Botellas por segundo:

7000/3600 ≈ 1.944 botellas/s ≈ 1.944 kg/s

Q_{por segundo}=1,944⋅4,18⋅10≈81,3 kJ/s=81,3 kW

Para una producción de 7.000 botellas por hora (≈1,944 kg/s), la capacidad de refrigeración necesaria es de aproximadamente 81 kW. Este cálculo representa la evacuación ideal de calor necesaria en condiciones perfectas.

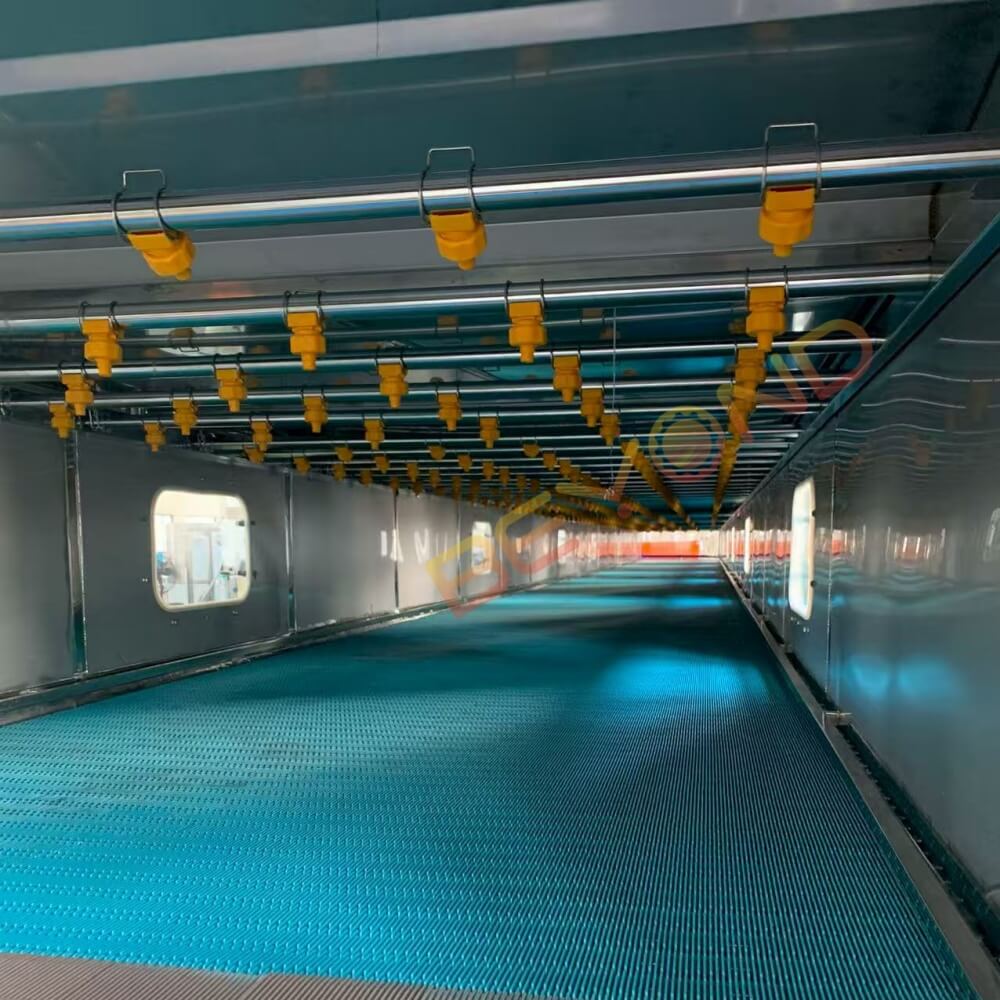

Limitaciones: Espacio y longitud del túnel

En este caso, el espacio de la instalación estaba limitado a 6 × 4 metros, y el túnel de enfriamiento no podía ampliarse más allá de su longitud actual de 5,8 metros. La corta longitud del túnel suponía un reto: con una velocidad de transporte correspondiente a 7.000 botellas por hora, el tiempo de permanencia aproximado de cada botella en el interior del túnel es de unos 30 segundos.

Dado este limitado tiempo de exposición, el diseño del sistema de refrigeración tuvo que centrarse en maximizar la eficacia de la transferencia de calor. Los planteamientos tradicionales, como aumentar simplemente la longitud del túnel o ralentizar la línea de producción, no eran viables debido a las limitaciones de espacio y funcionamiento.

Las limitaciones de utilizar agua a 25 °C

Una primera idea podría ser utilizar agua del grifo a 25 °C como medio refrigerante. Sin embargo, los cálculos y la experiencia demuestran que el uso de agua a esta temperatura sólo provocaría un descenso parcial de la temperatura. Con un tiempo de permanencia de 30 segundos y una eficiencia de transferencia de calor de 40%, la temperatura del líquido sólo podría disminuir entre 5 y 7°C. Esto reduciría el líquido de 75 °C a aproximadamente 68-70 °C, insuficiente para alcanzar el objetivo de 65 °C.

Transición a la refrigeración a baja temperatura

Para lograr el descenso deseado de 10 °C dentro de la longitud limitada del túnel, la solución fue utilizar agua a baja temperatura, entre 3 y 5 °C. Al bajar considerablemente la temperatura del agua, aumenta el gradiente térmico entre el líquido y el agua de refrigeración, lo que mejora directamente los índices de transferencia de calor.

Los datos empíricos y los cálculos de transferencia de calor sugieren que, con agua a 3-5°C, un tiempo de permanencia de 30 segundos en el túnel es suficiente para reducir la temperatura del líquido de 75°C al objetivo de 65°C. Esto garantiza que la bebida se enfríe de forma segura sin prolongar el túnel ni ralentizar la línea de producción. Esto garantiza un enfriamiento seguro de la bebida sin prolongar el túnel ni ralentizar la línea de producción.

Consideraciones para la circulación de agua fría

Utilizar agua a temperaturas tan bajas introduce consideraciones adicionales:

1. Evitar la congelación: El uso directo de agua a 0°C puede provocar la formación de hielo en el sistema de pulverización. Dado que la bebida no tolera los aditivos anticongelantes, la temperatura del agua debe mantenerse entre 3 y 5 °C para evitar la congelación y, al mismo tiempo, conseguir una refrigeración eficaz.
2. Eficacia de pulverización: Las boquillas de alta eficacia, como las de niebla fina o las de tipo abanico, son fundamentales. Estas maximizan la cobertura de la superficie y garantizan que cada botella reciba la refrigeración adecuada.
3. Caudal de agua suficiente: El sistema de circulación debe proporcionar un caudal de 3 a 5 veces el caudal de líquido, garantizando que la temperatura del agua fría se mantenga estable durante el funcionamiento.
4. Control de temperatura: Un sistema de control basado en PLC con sensores de temperatura supervisa la temperatura del agua y ajusta la velocidad de la bomba o la potencia de refrigeración para mantener un intervalo constante de 3-5 °C.

Selección de la enfriadora adecuada

Discutimos una serie de requisitos del cliente con nuestro proveedor de unidades de refrigeración y descubrimos que una enfriadora de 30 CV refrigerada por aire podía satisfacer nuestras necesidades. El proveedor nos confirmó que su enfriadora de 30 CV refrigerada por aire tiene una capacidad nominal de refrigeración de 83 kW en condiciones de funcionamiento estándar. Y el diseño de nuestro sistema también cuenta en varios aspectos importantes:

• Gran amortiguador de agua: El depósito integrado de 10 m³ actúa como tampón térmico, absorbiendo el calor y suavizando las fluctuaciones durante el funcionamiento continuo.
• Circulación continua: El agua circula constantemente entre el enfriador, el sistema de pulverización y el depósito, lo que garantiza un intercambio térmico constante.
• Baja temperatura del agua de entrada: Al mantener el agua a 3-5°C, se maximiza el gradiente térmico, potenciando el enfriamiento efectivo durante el corto tiempo de residencia de 30 segundos.
• Disposición eficiente: Con un tamaño de sólo 2,4 × 2 m, la enfriadora cabe fácilmente en el espacio disponible de 6 × 4 m de la instalación.

En conjunto, estas decisiones de diseño permiten que el sistema ofrezca el rendimiento de refrigeración necesario en la práctica. Aunque la carga teórica estimada proporciona un margen de seguridad, la capacidad nominal de 83 kW del proveedor, combinada con la amortiguación térmica y la eficiencia de pulverización optimizada, es suficiente para enfriar de forma fiable 7.000 botellas de un litro por hora de 75 °C a 65 °C.

Consideraciones reglamentarias sobre refrigerantes en Tailandia

Dado que el cliente se encuentra en Tailandia, es importante tener en cuenta la normativa local relativa al uso de refrigerantes como R-22, R-134a u otros HFC/HCFC:

• Eliminación del R-22:Tailandia sigue el calendario de eliminación progresiva de las sustancias que agotan la capa de ozono, como el R-22, establecido por el Protocolo de Montreal. Los equipos nuevos que utilizan R-22 están restringidos, y el mantenimiento con R-22 puede estar limitado.
• Alternativas a los HFC:La mayoría de los refrigeradores modernos utilizan ahora HFC como R-134a, R-410A, o refrigerantes naturales como R-290 (propano) o R-717 (amoníaco) para aplicaciones industriales. Generalmente están permitidos, pero puede ser necesario un registro y certificación locales.
• Conformidad:Al especificar enfriadores para líneas de producción tailandesas, es importante confirmar con el proveedor que el refrigerante es legalmente autorizada y respetuosa con el medio ambiente. El uso de un refrigerante conforme garantiza un funcionamiento a largo plazo, evita multas y facilita el mantenimiento y la disponibilidad de piezas de repuesto.

En la práctica, para las líneas de producción de bebidas, la mayoría de los enfriadores refrigerados por viento que funcionan a 3-5°C utilizan HFC como el R-134a, que suele aceptarse en Tailandia, pero es esencial confirmarlo tanto con el proveedor como con las autoridades locales.

Recomendaciones para el diseño del sistema

Para las líneas de producción de bebidas compactas con limitaciones similares, se recomiendan los siguientes elementos de diseño:

• Enfriador de baja temperatura refrigerado por viento: Mantenga la temperatura del agua entre 3 y 5 °C para evitar la congelación sin añadir anticongelantes.
• Gran depósito de agua de amortiguación: Un depósito de 10 m³ o similar proporciona inercia térmica para estabilizar la temperatura del agua durante el funcionamiento a alta velocidad.
• Boquillas de pulverización de alta eficiencia: Garantizan una cobertura total de las botellas para maximizar la transferencia de calor en tiempos de permanencia cortos.
• Control de temperatura basado en PLC: Supervise y regule automáticamente la temperatura del agua, el caudal y el funcionamiento del enfriador.
• Caudal de circulación suficiente: El caudal de agua fría debe ser al menos de 3 a 5 veces el caudal de líquido para evitar un rápido aumento de la temperatura en el depósito.
• Cumplimiento de la normativa: Verifique que el refrigerante de la enfriadora está aprobado para su uso en Tailandia, cumpliendo la normativa local medioambiental y de seguridad.
• Disposición compacta: Asegúrese de que el enfriador, el depósito y el túnel se adaptan al espacio disponible en las instalaciones sin comprometer el flujo de trabajo.

Conclusión

Enfriar bebidas en líneas de embotellado de alta velocidad con espacio y longitud de túnel limitados es un reto, pero totalmente factible con un diseño adecuado del sistema. Las principales conclusiones de este proyecto son:

• El uso de agua estándar a 25°C es insuficiente para la refrigeración a alta velocidad; es necesario utilizar agua a baja temperatura, entre 3 y 5°C.
• Las enfriadoras eólicas con grandes depósitos de inercia pueden satisfacer cargas térmicas elevadas sin riesgo de congelación, aunque la potencia de la enfriadora parezca modesta.
• La eficacia de la pulverización, el caudal de agua y el control preciso de la temperatura son tan decisivos como la potencia de la enfriadora para lograr los resultados de refrigeración deseados.
• Los sistemas compactos y bien diseñados permiten un alto rendimiento sin necesidad de túneles más grandes ni de más espacio.
• Para los clientes tailandeses, la conformidad de los refrigerantes es una consideración crucial; las enfriadoras modernas a base de HFC, como el R-134a, suelen ser aceptables.

En resumen, para los productores de bebidas que se enfrentan a un espacio limitado y a altas velocidades de producción, una combinación de agua a baja temperatura, refrigeración eficiente por pulverización, un refrigerador eólico del tamaño adecuado con un depósito de inercia y refrigerantes que cumplan la normativa. es la solución óptima para conseguir una refrigeración precisa de botellas de plástico de 1 litro de 75°C a 65°C. Este enfoque garantiza la calidad del producto, mantiene la seguridad y se ajusta a las estrechas limitaciones de las instalaciones, al tiempo que cumple la normativa medioambiental local.
